数控机床实时数据采集系统的开发与应用

点击次数:3443 次  更新时间:2018-06-27

湖北般若易修工业技术服务有限公司

    2015年3月5日,李克强在全国两会上作《政府工作报告》时首次提出“中国制造2025”的宏大计划。第一阶段目标中明确提到:到2025年,制造业整体素质大幅提升,创新能力显著增强,全员劳动生产率明显提高,两化(工业化和信息化)融合迈上新台阶。
    基于此,我司与国内知名研究机构共同研发了“数控机床数据实时监测系统”。目的是让数控机床的工作状态得到监控及优化,通过及时的维护、维修延长机床的生命周期。
一、数控机床数据实时监测系统
    数控机床数据实时监测系统是基于网口连接的一套软硬件集成装置。它易于安装,调试便捷,即时读取,数据实时分析;更重要的特点在于可以实现多种数控系统和市场上绝大部分PLC实现同时共线,在一台显示器上可以查看所有共线数控机床的实时数据。

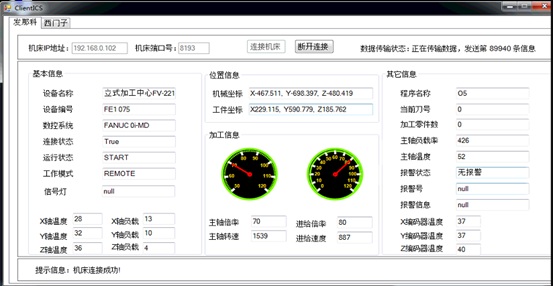

数据监测及显示页面

二、主要功能与应用
1、设备状态数据监测
 机床实时状态:运行、空闲、报警等;
 程序信息:正在运行哪个程序,数控程序运行次数等;
 生产信息:正在生产什么产品、已加工数量、加工开始时间、加工结束时间;
 故障状态:故障开始时间、故障结束时间、故障内容。
2、设备运行数据监测
 转速和进给:实时反馈当前的转速S值、进给速度F值、机床倍率、机床主轴功率等;
 坐标信息:绝对坐标、机床坐标、相对坐标、剩余移动量等;
 报警信息:实时反馈机床报警,报警号,报警内容。
3、数据管理与应用
 机床开机时间、停机时间、故障时间;
 机床利用率(OEE);
 每个工件加工时间,机床/班组/车间加工的工件数量;
 故障分布;
 各种形式的日报、月报、季报、年报;
 可以以饼图、柱图、折线图、统计表格等多种方式统计、分析数据。
4、设备管理与应用
 工艺优化;
 质量追溯;
 刀具管理;
 考勤及绩效管理。

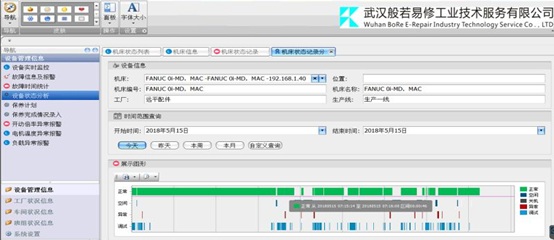

功能页面展开

    三、实时监测系统与维保的关联
    “设备大咖”APP是一款为机床维修行业量身定做的实用工具。其目的是通过网络呼叫与应答、数据的上传,为机床建立一个完整的维修档案。
    其主要特点包括:流程数据全记录;维修履历可追溯;维修状态随时查询。

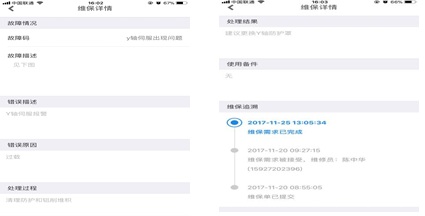

维修流程数据

    实时监测系统与“设备大咖”APP的关联,主要体现在如下两个方面:
    1、为故障原因提供数据倒查,分析原因。既可为维修人员分析故障原因提供数据支撑、缩短预判时间,也可尽量避免后期操作工因设置不当或操作失误发生同类事故;
    2、为建立预防性维修的数学模型提供数据积累。故障出现前一般都会有一些征兆,目前,没有有效的数据可为此提供研究。当实时监测系统采集的数据积累到一定程度时,就可以建立一些数学模型,从而得知哪些数据的异常会导致哪些故障的发生。当数控机床数据实时监测系统采集的某些数据超差预警时,可以采取相应的措施避免故障的发生,实现数控机床的预防性维修。
